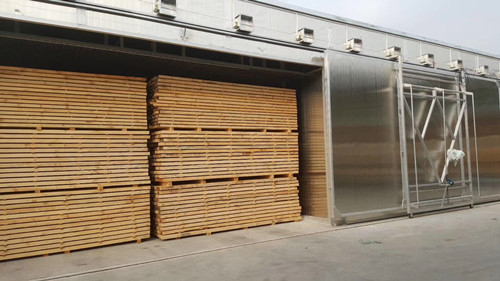

木材干燥前通常應(yīng)進(jìn)行木材預(yù)熱處理，其目的是對木材加熱并提高木材心層的溫度，以便在進(jìn)入干燥階段后，能加速內(nèi)部水分向表層移動(dòng)。對于半干材和氣干材，預(yù)熱處理還可消除鋸材在氣干過程中所產(chǎn)生的表面張力。對于濕材和生材，預(yù)熱處理可使含水率偏高的木材蒸發(fā)一部分水分，使初含水率趨于均勻。預(yù)熱處理還可降低纖維飽和點(diǎn)及降低水分的粘度，并使半干材和氣干材的表層毛細(xì)管舒張，從而提高水分的傳導(dǎo)性。

　　預(yù)熱處理可分兩步進(jìn)行。首先使介質(zhì)濕度升高到45～55℃，并維持0.5～1h,使窯內(nèi)設(shè)備和窯內(nèi)壁及木材表面加熱,以免在高溫處理時(shí)在這些固體表面上產(chǎn)生冷凝。.然后再進(jìn)行調(diào)濕預(yù)熱處理(熱透階段)。主要通過噴蒸、或噴蒸與加熱相結(jié)合，使溫、濕度同時(shí)升高到要求的介質(zhì)狀態(tài)，并保持一定的時(shí)間，讓木材熱透。

　　常規(guī)工藝要求預(yù)熱溫度略高于基準(zhǔn)第一階段的溫度。硬闊葉樹材預(yù)熱溫度可高5℃;軟闊葉樹材及厚度60㎜以上的針葉樹材，預(yù)熱溫度可高8℃;厚度60㎜以下的針葉樹鋸材，預(yù)熱溫度可高10℃。相對濕度，可控制干、濕球溫度差為1～3℃，新鋸材或初含水率較高時(shí)，干、濕球溫度差應(yīng)偏小，即濕度偏高;半干材或氣干材，干、濕球溫差偏大，即濕度偏低?？傆性瓌t是使絕大多數(shù)木材保持既不干燥也不吸濕的情況下進(jìn)行預(yù)熱。預(yù)熱處理的時(shí)間，應(yīng)使木材中心濕度不低于規(guī)定的介質(zhì)溫度計(jì)3℃為準(zhǔn)。也可按以下方法估計(jì)：針葉樹材及軟闊葉樹材夏季時(shí)每1㎝材厚約維持1h;硬闊葉材和落葉松夏季時(shí)每1㎝材厚約維持1.3～1.5h,冬季若木材的初始溫度在冰點(diǎn)以下,還應(yīng)再延長融冰和熱透的時(shí)間,北方高寒地區(qū)冬季,木材冰凍嚴(yán)重的,預(yù)熱處理時(shí)間應(yīng)比夏季增加1倍。

　　預(yù)熱結(jié)束后，應(yīng)將介質(zhì)溫、濕度降到基準(zhǔn)相應(yīng)階段的規(guī)定值，即進(jìn)入干燥階段。
